I problemi di taglio del vetro costano ai produttori milioni di dollari ogni anno in scarti, rilavorazioni e richieste di garanzia. Comprendere questi problemi e le loro cause profonde è il primo passo per eliminarli. Ecco gli otto problemi più comuni nel taglio del vetro e come la moderna tecnologia laser risolve ciascuno di essi.
Problema 1: Scheggiatura dei bordi
Ecco come si presenta:
Lungo il bordo di taglio sono visibili schegge di dimensioni variabili da 50 a 500 μm. Le schegge più grandi sono immediatamente visibili; le micro-schegge richiedono un ingrandimento per essere individuate.
Causa principale con taglio meccanico:
La rotella di incisione crea delle scheggiature durante l'incisione iniziale. Quando viene applicata forza per rompere il vetro, queste scheggiature si propagano ulteriormente. Le rotelle più dure creano scheggiature più piccole; le rotelle più morbide creano scheggiature più grandi ma incidono più profondamente.
Impatto:
· Resistenza dei bordi ridotta del 30-50%
· Difetto visibile nelle applicazioni trasparenti
· Punto di potenziale cedimento sotto stress
Soluzione laser:
L'incisione laser a picosecondi crea modifiche all'interno del vetro senza contatto meccanico. La successiva rottura termica avviene nella zona modificata dal laser, producendo bordi con scheggiature inferiori a 20 μm, spesso inferiori a 10 μm.
Miglioramento quantificato:**
Metodo | Dimensione tipica del chip | Resistenza del bordo
Meccanica + rettifica | 50-200 μm | Baseline
Laser a picosecondi + rottura a CO₂ | <20μm | 200-300% in più
Problema 2: Microfratture
Ecco come si presenta:
Fessure sottosuperficiali che si estendono per 50-100 μm dal bordo di taglio. Non visibili a occhio nudo; per rilevarle è necessario un esame microscopico o una prova di resistenza del bordo.
Causa principale con taglio meccanico:
Lo stress meccanico causato dall'incisione crea un sistema di crepe che si estende oltre la linea di incisione visibile. Queste crepe possono propagarsi nel tempo, causando cedimenti ritardati.
Impatto:
· Guasto ritardato (settimane o mesi dopo l'installazione)
· Schemi di rottura imprevedibili
· Riduzione della durata a fatica in condizioni di stress ciclico.
Soluzione laser:
La lavorazione laser senza contatto non introduce stress meccanico. La zona termicamente alterata è controllata a <30 μm e questa zona è costituita da una struttura vetrosa modificata anziché da crepe.
Miglioramento quantificato:
Dopo 100 cicli termici (da -20 °C a +80 °C), i campioni tagliati meccanicamente mostrano un'estensione della cricca del 15-20%, mentre i campioni tagliati al laser mostrano un'estensione inferiore al 2%.
Problema 3: Imprecisione dimensionale
Ecco come si presenta:
Parti non conformi alle specifiche: sovradimensionate, sottodimensionate o con bordi irregolari.
Causa principale con taglio meccanico:
· usura della ruota guida diametro effettivo variabile
· Rottura della mano che provoca deviazione angolare
· Rilassamento del materiale dopo il taglio
· Variazioni di temperatura che influenzano le dimensioni del vetro
Impatto:
· Problemi di montaggio
· Aumento del tasso di scarto
· Rifiuti da parte dei clienti
Soluzione laser:
I sistemi di movimentazione CNC garantiscono una precisione di posizionamento di ±0,02 mm. I sistemi di visione si allineano alla posizione effettiva del materiale, compensando le variazioni di spessore della lamiera. Gli ambienti a temperatura controllata mantengono la stabilità.
Miglioramento quantificato:
Metodo | Tolleranza dimensionale | Consistenza (Cp)
Meccanico (manuale) | ±0,5-1,0 mm | 0,8-1,0
Meccanica (CNC) | ±0,1-0,3 mm | 1,2-1,5
Laser (CNC + visione) | ±0,02-0,05 mm | 1,8-2,5
Problema 4: Linee di interruzione irregolari
Ecco come si presenta:
Interruzioni che non seguono la linea di punteggio: deviazione angolare, curve "S" o ramificazioni inaspettate.
Causa principale con taglio meccanico:
· Pressione offensiva incostante
· Il punteggio non è abbastanza profondo
· Tensione interna nel vetro
· Tecnica di frenata inadeguata
· Contaminazione sulla superficie del vetro
Impatto:
· Parti fuori specifica
· Tasso di scarto imprevedibile
· Richiede abilità da parte dell'operatore
Soluzione laser:
Il laser crea una zona di modifica continua che definisce il percorso di rottura. Lo stress termico generato dal laser a CO₂ segue con precisione questo percorso. I parametri di processo sono controllati da un software, eliminando la variabilità dovuta all'operatore.
Miglioramento quantificato:
Deviazione della linea di rottura: <0,1 mm (laser) contro 0,5-2,0 mm (meccanico manuale)
Problema 5: Danni al rivestimento
Ecco come si presenta:
Delaminazione, bruciatura o scolorimento dei rivestimenti superficiali in prossimità del bordo di taglio.
Causa principale con taglio meccanico:
· Contatto fisico che danneggia i rivestimenti durante la manipolazione
· Reazione del liquido di raffreddamento con i materiali di rivestimento
· Incorporazione di particelle di macinazione nel rivestimento
Impatto:
· Riduzione dell'efficacia del rivestimento
· Difetti visivi
· Possibili richieste di garanzia

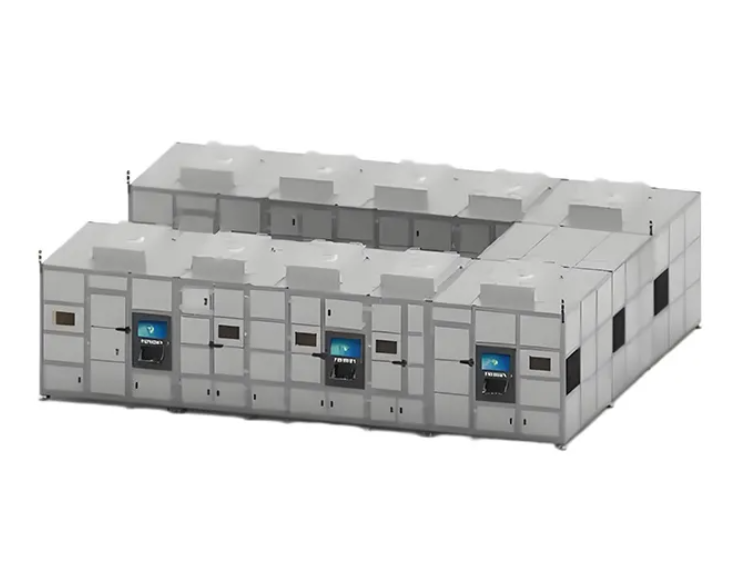

Soluzione laser:
I laser a lunghezza d'onda UV (355 nm) possono lavorare il vetro senza intaccare la maggior parte dei rivestimenti. La lunghezza d'onda corta viene assorbita dalla superficie del vetro senza penetrare fino all'interfaccia del rivestimento. In alternativa, i laser a picosecondi a 1064 nm possono essere sintonizzati per ridurre al minimo gli effetti del rivestimento.
Miglioramento quantificato:
Zona di danneggiamento del rivestimento: <0,5 mm (laser UV) contro 2-5 mm (meccanico + rettifica)
Problema 6: Introduzione allo stress interno
Ecco come si presenta:
Parti che si deformano dopo il taglio o rotture impreviste durante le successive fasi di lavorazione.
Causa principale con taglio meccanico:
Il processo di incisione e rottura introduce tensioni residue nel vetro. Queste tensioni possono causare:
· Instabilità dimensionale
· Resistenza ridotta agli shock termici
· Rottura spontanea durante la tempra
Impatto:
· Errori di elaborazione a valle
· Reclami di garanzia del cliente
· Qualità imprevedibile
Soluzione laser:
Il taglio laser, se opportunamente controllato, introduce tensioni residue minime. Il processo di taglio termico allevia effettivamente le tensioni nella zona del bordo. La ricottura post-taglio può ulteriormente stabilizzare il materiale.
Miglioramento quantificato:
Tensione residua (misurata tramite birifrangenza): 10-20 nm/cm (laser) contro 50-100 nm/cm (meccanica)
Problema 7: Bassa produttività
Ecco come si presenta:
Impossibile soddisfare i requisiti di produzione; continui colli di bottiglia nel taglio del vetro.
Causa principale con taglio meccanico:
· Sono necessarie diverse operazioni (incisione → rottura → levigatura → lucidatura)
· Gestione manuale tra le operazioni
· Cambio utensili per geometrie diverse
· Controllo qualità dopo ogni operazione
Impatto:
· Mancato rispetto delle date di consegna
· costi degli straordinari
· Capitale immobilizzato nelle scorte di prodotti in lavorazione

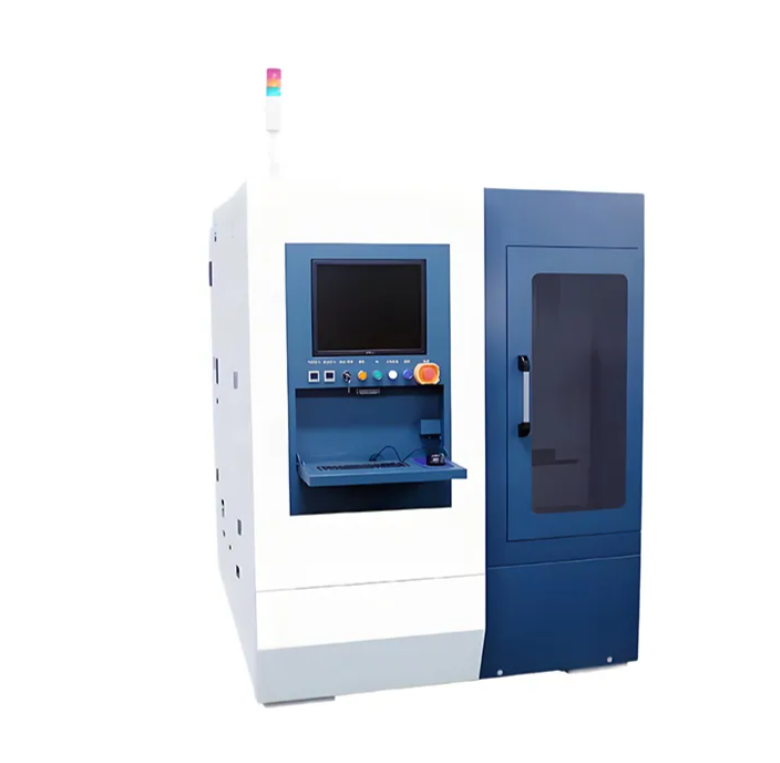

Soluzione laser:
Il taglio laser combina diverse operazioni:
1. Trascrittore (automatico)
2. Freno (automatico)
3. Ispezionare (visione automatica)
Un singolo operatore può gestire più macchine. Le geometrie complesse non richiedono tempi di configurazione aggiuntivi.
Miglioramento quantificato:
Metrico | Meccanico + Rettifica | Laser
Operazioni | 4-5 | 1-2
Operatori per turno | 3-5 | 1-2
Tempo di ciclo | 120-180 sec | 45-90 sec
Problema 8: Elevati costi operativi
Ecco come si presenta:
Costi di taglio del vetro superiori al budget; continue spese impreviste.
Causa principale con taglio meccanico:
· Dischi da taglio: da 50 a 200 dollari al mese
· Mole abrasive: da 300 a 800 dollari al mese
· Liquidi refrigeranti: da 100 a 300 dollari al mese
· Smaltimento dei rifiuti: da 150 a 500 dollari al mese
· Affilatura/riparazione utensili: 100-200 dollari al mese
· Manodopera per molteplici operazioni
Impatto:
· Costi unitari superiori ai preventivi
· Erosione del margine
· Questioni di competitività
Soluzione laser:
I costi operativi sono prevedibili e inferiori:
· Elettricità: da 100 a 300 dollari al mese
· Manutenzione delle ottiche: 200-400 dollari al mese
· Nessun fluido da taglio o materiale abrasivo
· Riduzione della manodopera
Miglioramento quantificato:
Costo operativo annuo: $ 15.000-35.000 (meccanico) contro $ 5.000-12.000 (laser)
Lista di controllo per la prevenzione dei problemi
Prima di procedere, verificare:
Qualità del materiale
· [ ] Il tipo di vetro corrisponde ai parametri di processo
· [ ] Nessun graffio o scheggiatura preesistente
· [ ] Rivestimento intatto (se presente)
· [ ] Spessore entro le specifiche
Condizioni della macchina
· [ ] Ottiche pulite e allineate
· [ ] Sistema di movimento calibrato
· [ ] Sistema di visione focalizzato
· [ ] Funzionamento del sistema di raffreddamento
Parametri di processo
· [ ] Set di parametri corretto caricato
· [ ] Potenza laser verificata
· [ ] Posizione di focus confermata
· [ ] Impostazione dei parametri di rottura
Condizioni ambientali
· [ ] Temperatura stabile (±2°C)
· [ ] Umidità controllata
· [ ] Vibrazioni minime
· [ ] Aria pulita (senza polvere)
Quando valutare il passaggio al laser
Se riscontri i seguenti problemi:
· Tasso di scarto superiore al 3%
· Per la maggior parte dei pezzi è necessaria la rettifica dei bordi.
· Forme complesse che richiedono molteplici configurazioni
· Reclami dei clienti sulla qualità
· Aumento dei costi dei beni di consumo
· Vincoli di capacità
...è giunto il momento di valutare il taglio del vetro con il laser.
Esempio di calcolo del ROI
Un produttore che realizza 50.000 componenti in vetro al mese:
Processo meccanico attuale:
· Tasso di scarto: 5% (2.500 pezzi)
· Costo di rettifica: 2,50 $/pezzo
· Costo totale legato alla qualità: 125.000 dollari al mese
Dopo il passaggio al laser:
· Tasso di scarto: 1% (500 pezzi)
· Non è necessaria alcuna macinazione.
· Costo totale legato alla qualità: 25.000 dollari al mese
Risparmio mensile: 100.000 dollari
Anche con un investimento di 400.000 dollari in un sistema laser, il ritorno sull'investimento si ottiene in 4 mesi.
Conclusione
La maggior parte dei problemi nel taglio del vetro deriva dai limiti intrinseci dei processi meccanici. La tecnologia laser non si limita a ridurre questi problemi, ma li elimina alla fonte.
Noi di Lecheng Intelligence abbiamo aiutato aziende manifatturiere di diversi settori a passare dal taglio meccanico al taglio laser del vetro. I nostri ingegneri applicativi possono valutare le vostre specifiche esigenze e fornire un confronto dettagliato tra il vostro processo attuale e le alternative laser.
Avete problemi di qualità nel taglio del vetro? Contattate il nostro team tecnico per una valutazione gratuita del processo.
