Il sistema multicanale MCT-OD misura le prestazioni elettriche dei moduli fotovoltaici nell’ambiente operativo reale. La piattaforma mobile combina la rilevazione delle curve IV e l’inseguimento del punto di massima potenza, permettendo di confrontare materiali, design e processi in presenza di variazioni di irraggiamento e temperatura.
Il numero di canali e il campo elettrico vengono definiti in base al piano di prova. Unità source-measure o carichi elettronici operano con gruppi di relè per misure parallele. L’armadio mobile acquisisce i dati all’esterno e un computer interno controlla il sistema da remoto tramite LAN.
Il tester IV multicanale supporta scansioni dirette e inverse. Il fitting a nove punti calcola Voc, Isc, Vmp, Imp, Pmax, fill factor FF, resistenza serie Rs e resistenza di shunt Rsh, offrendo una base affidabile per il confronto tra canali e campioni.
Nelle prove in stato stazionario, l’algoritmo blocca automaticamente il punto di massima potenza e registra nel tempo tensione, corrente e potenza. L’MPPT dinamico è indicato anche per dispositivi con forte isteresi, inclusi moduli in perovskite e film sottile.
Le misure all’aperto richiedono spesso cavi lunghi tra i moduli e l’armadio. Il collegamento Kelvin a quattro fili riduce l’effetto della caduta di tensione e mantiene affidabili i risultati alle distanze operative previste.
Sensori opzionali consentono di acquisire in modo sincronizzato irraggiamento, temperatura e umidità ambiente e temperatura posteriore del modulo. Dati elettrici e ambientali vengono analizzati insieme per studiare stabilità e differenze tra i canali.
Il sistema gestisce attività programmate, acquisizione automatica, archiviazione e consultazione remota. L’operatore può configurare sequenze, confrontare canali e analizzare tendenze da una postazione interna. Con il sito predisposto è possibile eseguire validazioni non presidiate 7×24.

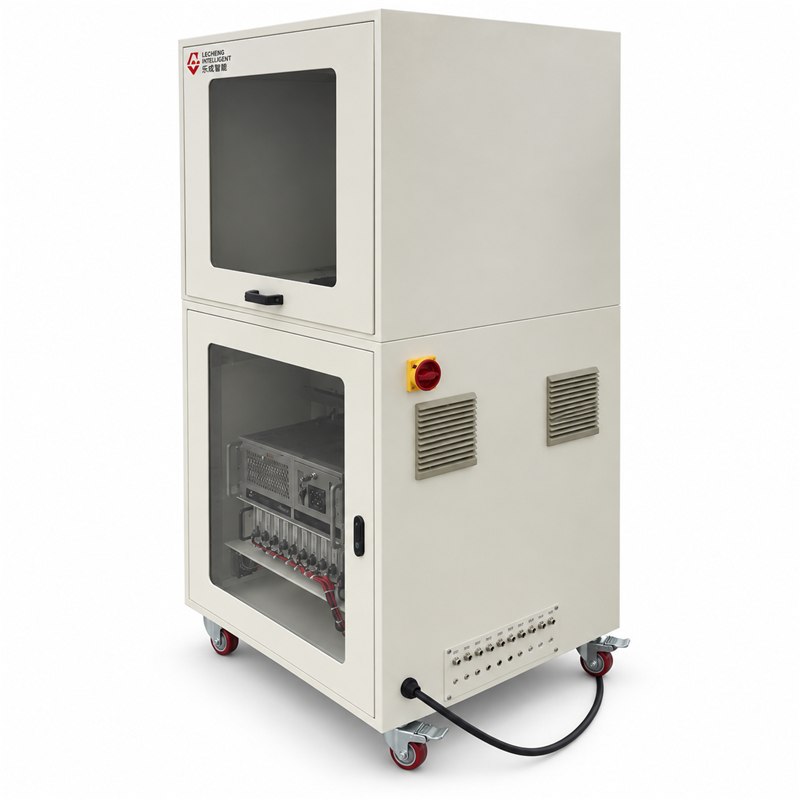

L’armadio mobile integra monitor, tastiera, strumenti, relè, comunicazione, ventilazione, arresto di emergenza e ruote. Una configurazione rappresentativa può essere fornita con protezione IP54; involucro, raffreddamento, distribuzione elettrica e interfacce vengono confermati per il progetto.
| Modello | Configurazione canali | Campo elettrico |
|---|---|---|
| MCT-OD-8T | 8 canali | Personalizzato per modulo e progetto |
| MCT-OD-20T | 20 canali | 600 V / 15 A / 540 W |
| MCT-OD-100T | Fino a 100 canali | Personalizzato per modulo e progetto |
Numero di canali, tensione, corrente, potenza, cablaggio e sensori sono personalizzabili. Il sistema supporta così la validazione dal laboratorio al campo, il confronto di tecnologie, la valutazione di linee pilota e gli studi prestazionali di lungo periodo.
La tabella mostra una configurazione di riferimento. I valori finali vengono selezionati in base alle specifiche dei moduli, al piano di prova, alla distanza dei cavi e alle condizioni del sito.
| Canali | Parametri del modulo di esempio | Campo nominale del canale |
|---|---|---|
| 1–15 | Voc 70 V, Isc 0.6 A, Pmax 40 W | 150 V / 1 A / 50 W |
| 16–18 | Voc 130 V, Isc 1.0 A, Pmax 120 W | 150 V / 2 A / 150 W |
| 19–20 | Voc 320 V, Isc 3.0 A, Pmax 180 W | 600 V / 15 A / 540 W |
Misura delle curve IV di moduli fotovoltaici all’aperto.
MPPT stabile con variazioni reali di irraggiamento e temperatura.
Confronto parallelo di campioni, materiali o processi.
Monitoraggio prolungato di perovskite, film sottile e altre tecnologie.
Validazione sul campo per istituti, università, linee pilota e produttori.
Analisi sincronizzata dei dati elettrici e ambientali.
Il tester può essere integrato con un supporto zavorrato, regolabile e senza perforazione. Staffe, lunghezze dei cavi, connettori, gruppi di canali, sensori, protezione dell’armadio e architettura di supervisione vengono definiti durante la verifica tecnica.
Prima della produzione, LECHENG INTELLIGENT conferma campo di misura, numero di canali, sicurezza, alimentazione, comunicazione e configurazione meccanica affinché il sistema MPPT sia adatto ai moduli e al flusso di ricerca.
Il supporto standard comprende installazione e messa in servizio entro tre giorni lavorativi dalla preparazione del sito, almeno un giorno di formazione, risposta entro 24 ore e assistenza nazionale in loco entro 72 ore quando necessaria. La garanzia standard è di 12 mesi con manutenzione a vita; prevalgono eventuali condizioni superiori del contratto.
Comunicare Voc, Isc, Pmax, quantità di campioni e canali, durata della prova, distanza dei cavi, sensori e condizioni di installazione. Il team di ingegneria proporrà una configurazione MCT-OD adeguata.
